PEM-320MP鋁鎳鈷磁場熱處理
1.概述
1.1鋁鎳鈷永磁合金是現代最重要的一種永磁材料,由于它具有很高的永磁性能和良好的穩定性，而且溫度系數小.因此在電力、儀表、電子工業和尖端科學技術中獲得了廣泛的應用.
鑄造鋁鎳鈷永磁材料的工藝流程主要包含九個工序過程，其中配料、磁場熱處理為關鍵工序。國內外，主要采用磁場熱處理方法來提高材料的磁性能，本方法由磁體預熱，高溫固溶，磁場冷卻、磁場等溫、多級時效處理構成，通過對磁體的磁場熱處理，獲得優良的永磁性能和集合形狀滿足要求的磁性元件。
1.2、磁場熱處理的機理
將鋁鎳鈷磁體冷卻到居里點以上50∽1000度（即900度左右）置于磁場中，以一定的速度繼續冷卻，或者在熱磁處理爐中保溫一段時間，依靠磁場的作用，使調幅分解形成的α1相沿接近外磁場的易磁化方向排列，形成磁織構，以獲得高矯頑力。在磁場中的冷卻速度不宜過快，以便α分解成α1 + α2充分完成；但冷卻速度也不能太慢，以保證α1相的高度彌散分布，具體鋁鎳鈷在磁場中的臨界冷卻速度皆由試驗確定，也就是依據規定產品的生產工藝來確定。
2、特點

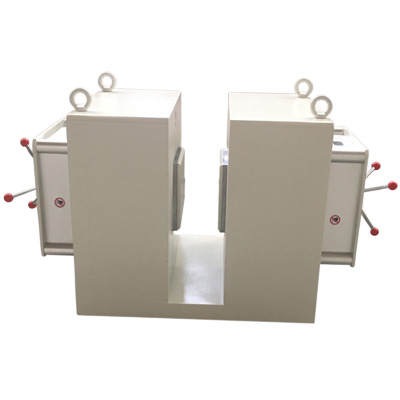

2.1、PEM-320MP型鋁鎳鈷磁場熱處理系統由加熱箱式爐、箱式爐溫度控制器、磁場電磁鐵、磁場控制電源、冷卻水裝置（對磁場電磁鐵進行冷卻）組成。磁場電磁鐵采用單扼U形結構，具有視野開闊，外形美觀，結構可靠，磁場強度高、磁場強度大小調節方便等特點。
2.2、PEM-320MP型鋁鎳鈷磁場熱處理系統磁場氣隙調節輕便靈活，極頭與極柱設計為一體結構，漏磁小，極面尺寸為300mm×300mm，做到了較高的電磁效率，工作磁場氣隙最大為240mm。
2.3、PEM-320MP型鋁鎳鈷磁場熱處理系統的工作磁場氣隙調整結構采用T型螺紋結構，調節桿調節工作氣隙的大小，調節方便，工作時不需要鎖緊。
2.4 PEM-320MP型鋁鎳鈷磁場熱處理系統既可用于磁性材料的取向熱處理，也可用于大產品的磁參數測量，同樣適用大塊薄片的磁性材料產品的磁化試驗。
3、主要技術參數
3.1、適用范圍：主要用于磁場取向、磁場熱處理、磁化充磁、物質磁效應應用、磁光效應、霍爾效應、磁性測量等工程
3.2、極面尺寸 ：300mm×300mm
3.3、磁場氣隙 ：0～240mm連續可調。
3.4、中心磁場強度 ：
H≥1.1T 2.4 PEM-320MP型鋁鎳鈷磁場熱處理系統既可用于磁性材料的取向熱處理，也可用于大產品的磁參數測量，同樣適用大塊薄片的磁性材料產品的磁化試驗。
3、主要技術參數
3.1、適用范圍：主要用于磁場取向、磁場熱處理、磁化充磁、物質磁效應應用、磁光效應、霍爾效應、磁性測量等工程
3.2、極面尺寸 ：300mm×300mm
3.3、磁場氣隙 ：0～240mm連續可調。
3.4、中心磁場強度 ：
H≥1.1T 工作氣隙100mm時
H≥0.8T 工作氣隙150mm時
H≥0.6T 工作氣隙200mm時
H≥0.5T 工作氣隙240mm時
3.5、工作電流 ：DC 0～100A
3.6、線包絕緣電阻 ：＞10MΩ
3.7、冷卻方式 ：水箱式冷卻
3.8、直流冷態電阻 ：1.5歐
3.9、充磁機尺寸 ：1800(L)×9500(D)×1000(H)
3.10、重 量 ：4000kg
3.11、最高功率 ：15kW
4.0、磁場參數表
|
電 流 |
磁場工作氣隙 |
||||||||||||||
|
100 |
110 |
120 |
130 |
140 |
150 |
160 |
170 |
180 |
190 |
200 |
210 |
220 |
230 |
240 |
|
|
磁場mT |
|||||||||||||||
|
5A |
86 |
78 |
72 |
66 |
61 |
57 |
54 |
50 |
47 |
45 |
43 |
41 |
39 |
37 |
35 |
|
10A |
173 |
156 |
143 |
132 |
122 |
114 |
107 |
100 |
94 |
90 |
85 |
81 |
77 |
74 |
69 |
|
15A |
253 |
238 |
212 |
196 |
181 |
170 |
158 |
149 |
141 |
134 |
127 |
120 |
115 |
110 |
103 |
|
20A |
343 |
312 |
279 |
260 |
241 |
225 |
211 |
198 |
187 |
177 |
168 |
160 |
152 |
146 |
137 |
|
25A |
418 |
383 |
346 |
321 |
298 |
279 |
261 |
247 |
233 |
221 |
210 |
199 |
190 |
181 |
169 |
|
30A |
485 |
448 |
418 |
385 |
354 |
331 |
311 |
294 |
277 |
263 |
250 |
238 |
226 |
216 |
202 |
|
35A |
544 |
503 |
469 |
437 |
412 |
385 |
356 |
338 |
325 |
305 |
289 |
275 |
263 |
251 |
235 |
|
40A |
598 |
553 |
515 |
483 |
454 |
428 |
405 |
379 |
364 |
343 |
326 |
311 |
298 |
284 |
267 |
|
45A |
654 |
603 |
562 |
527 |
495 |
468 |
443 |
421 |
400 |
378 |
361 |
344 |
331 |
315 |
297 |
|
50A |
705 |
652 |
608 |
570 |
536 |
506 |
479 |
456 |
433 |
414 |
396 |
376 |
360 |
344 |
325 |
|
55A |
756 |
700 |
652 |
611 |
575 |
544 |
515 |
490 |
466 |
445 |
389 |
408 |
389 |
371 |
351 |
|
60A |
806 |
748 |
697 |
653 |
614 |
581 |
550 |
524 |
498 |
476 |
419 |
436 |
419 |
397 |
376 |
|
65A |
856 |
793 |
740 |
694 |
653 |
618 |
585 |
557 |
530 |
507 |
485 |
464 |
446 |
423 |
400 |
|
70A |
900 |
837 |
782 |
734 |
691 |
654 |
620 |
589 |
562 |
536 |
513 |
492 |
472 |
449 |
425 |
|
75A |
944 |
877 |
822 |
771 |
728 |
689 |
653 |
622 |
593 |
566 |
542 |
519 |
499 |
473 |
449 |
|
80A |
984 |
916 |
858 |
807 |
763 |
722 |
685 |
653 |
623 |
596 |
570 |
546 |
525 |
498 |
473 |
|
85A |
1023 |
954 |
893 |
841 |
795 |
754 |
717 |
683 |
652 |
624 |
598 |
573 |
551 |
523 |
497 |
|
90A |
1059 |
988 |
927 |
874 |
827 |
785 |
747 |
712 |
680 |
651 |
624 |
599 |
576 |
546 |
520 |
|
95A |
1094 |
1021 |
958 |
905 |
857 |
814 |
774 |
740 |
707 |
678 |
650 |
624 |
600 |
569 |
543 |
|
100A |
1126 |
1053 |
990 |
935 |
886 |
842 |
802 |
767 |
733 |
702 |
674 |
648 |
624 |
594 |
565 |
